OCS Modularer Folienanalysator (MFA-Calender)
Bedienung über Touchpanel mit Datentrend sowie optischen und akustischen Alarmfunktionen

+

OCS Tapequalitätsanalysator (TQA100)
Hochauflösende Zeilenkamera zur Detektion von Metallverunreinigungen, Gels, Black Specks und anderen Kontaminationen im extrudierten Band

+

OCS Mess-Extruder (ME)
Wartungs- und Reinigungspositionen elektromotorisch anfahrbar
Flexible Höheneinstellung (Aufgussposition)

Tapelinie (TCA)

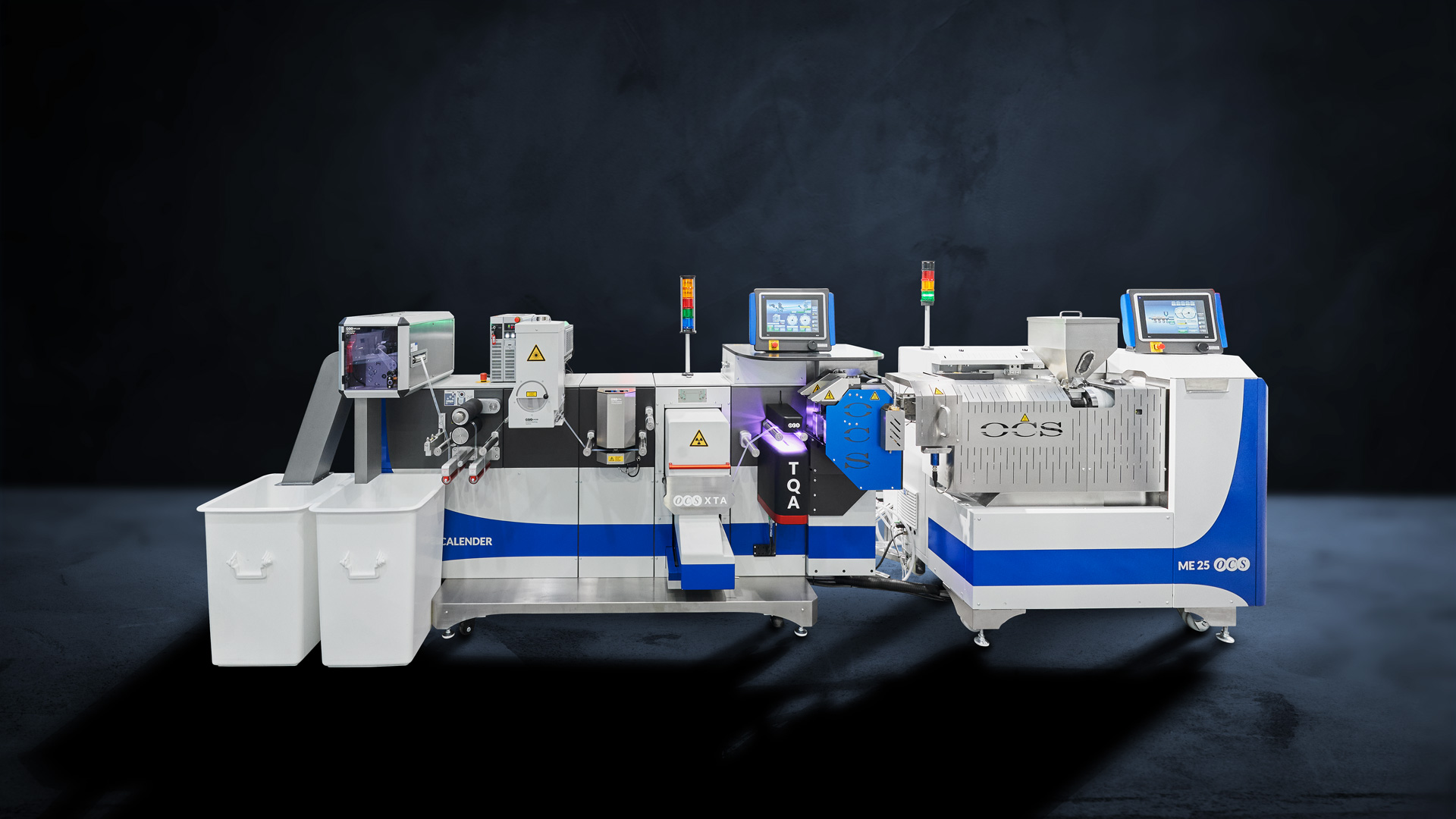

Die OCS Tapelinie Typ TCA wird zur Prüfung von transparenten Polymerfilmen (Tape) eingesetzt. Sie besteht aus einem OCS Mess-Extruder (ME) sowie einem OCS Modularen Folienanalysator mit Kalander (MFA-Calender). Der Kalandertest wurde speziell für die Draht- und Kabelindustrie entwickelt. Zunächst wird der extrudierte Polymerfilm (Tape) durch den Kalander von beiden Seiten gepresst und abgekühlt.

Der Tapequalitätsanalysator (TQA100) beinhaltet ein hochauflösendes Kamerasystem, mit dem sich Verunreinigungen, Gele, Black Specks, Fasern und Metallpartikel detektieren lassen. Das LASER Markiersystem (LM100) oder der Etikettendrucker (LP100) ermöglichen die Markierung der detektierten Fehler. Der Polymerfilm wird anschließend mittels OCS Folienschneider und -sortierer (OFC100) in Streifen geschnitten und in entsprechende Behältnisse sortiert. Auf Wunsch können weitere physikalische, chemische und optische Prüfsysteme integriert werden.

Prüfbare Rohstoffe/Materialien

  • Pellets/transparente Polymerfilme (Tape), Pulver und Flakes

Modul I + II (im Lieferumfang)

  • Mess-Extruder (ME20/ME25/ME30) mit Fixlipdüse 50-75 mm
  • Modularer Folienanalysator mit Kalander (MFA-Calender)
  • Tapequalitätsanalysator (TQA100)

Leistungsmerkmale

  • Mess-Extruder (ME) ist mit flexibler Höheneinstellung (Aufgussposition) ausgestattet
  • Wartungs- und Reinigungspositionen des Mess-Extruders (ME) elektromotorisch anfahrbar
  • Modulare Architektur des Filmanalysators (MFA) zur einfachen Anpassung zusätzlicher Mess- und Prüfgeräte
  • Bedienung über Touchpanel mit Datentrend sowie optischen und akustischen Alarmfunktionen
  • Alle Parameter des Systems werden im Touchpanel-Steuerungssystem überwacht und gespeichert
  • Mehrere Optionen für die Datenkommunikation verfügbar

Verkaufsteam

T +49 2302 95622-0
F +49 2302 95622-33
info@ocsgmbh.com
www.ocsgmbh.com

Adresse

OCS Optical Control Systems GmbH
Wullener Feld 24
58454 Witten
Deutschland

Technische Daten

Fixlipdüse
50-75 mm
Kommunikationsprotokoll
MODBUS (RTU, TCP/IP), PROFIBUS, PROFINET, OPC (Server/Client), CSV-Datei, kundenspezifisch
X

Zusätzlich erhältliche Komponente für Modul I (ME)

  • Granulat-Vorratsbehälter mit 25 l (GD2)

Zusätzlich erhältliche Prüf- und Messgeräte für Modul II (MFA)

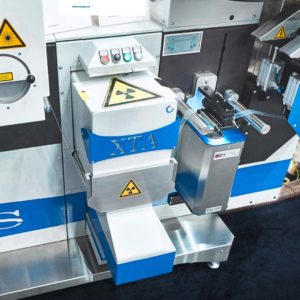

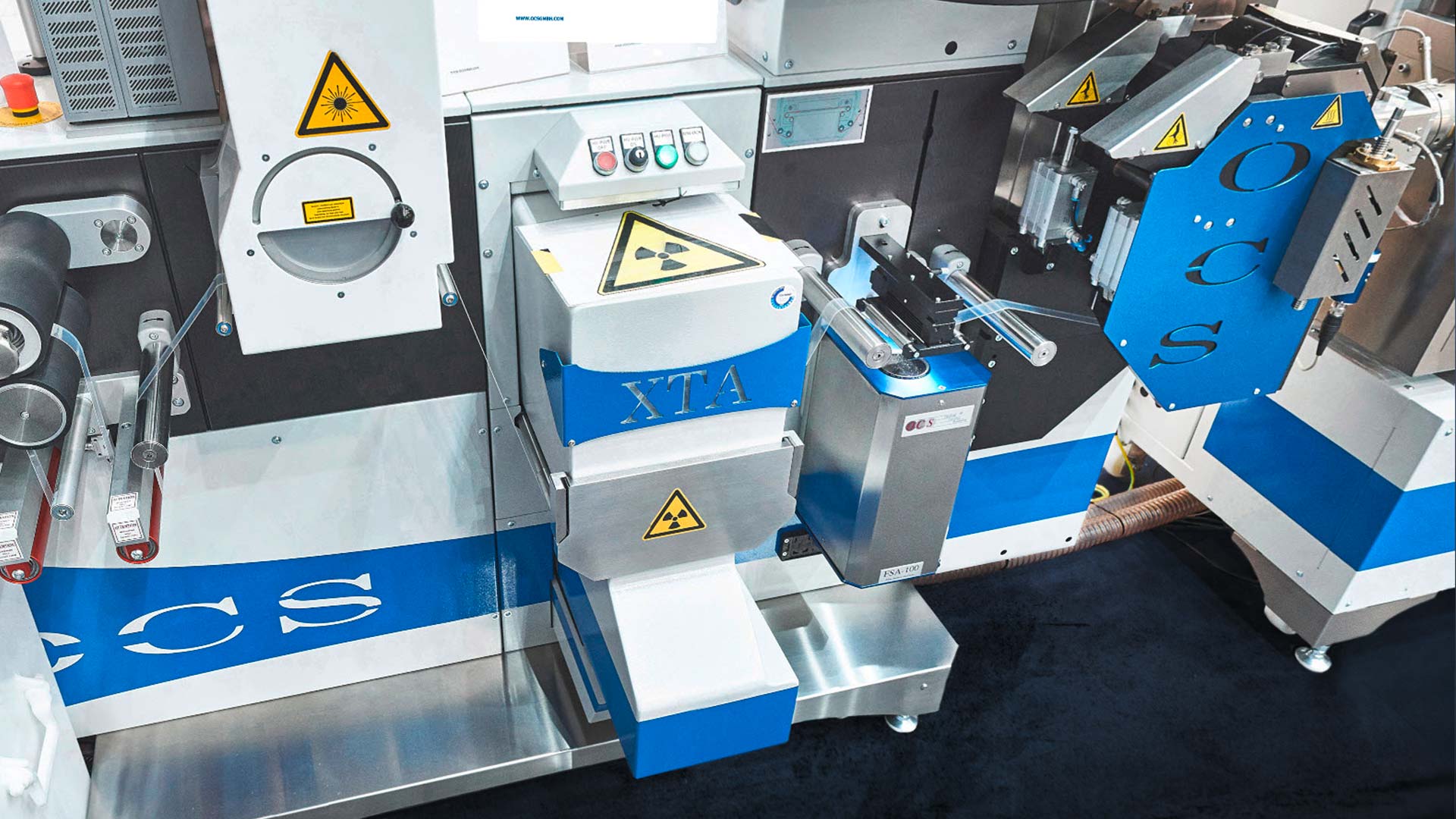

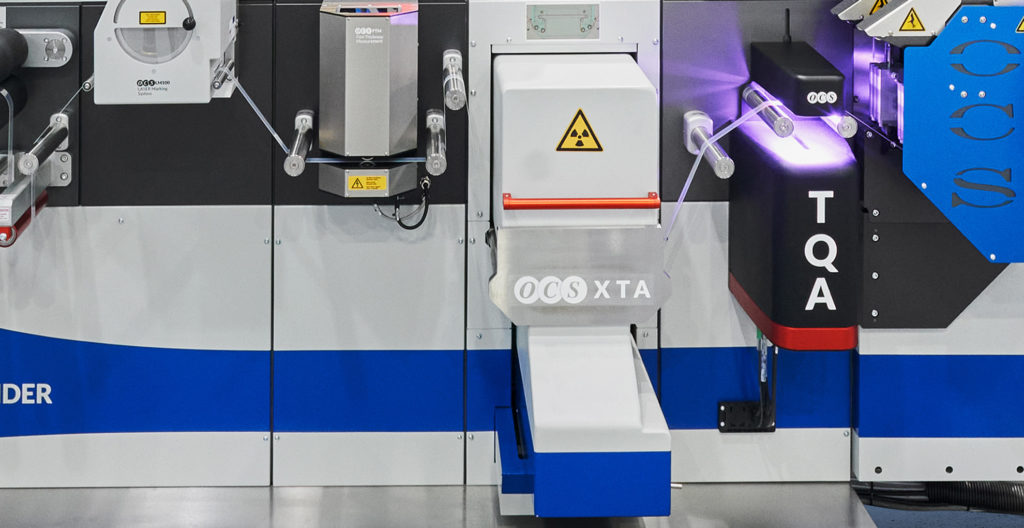

  • X-Ray Tapeanalysator (XTA100)
  • Foliendickenmessung (FTM)

Zusätzlich erhältliche Komponenten für Modul II (MFA)

  • Filmbruchsensor
  • LASER Markiersystem (LM100)
  • Etikettendrucker (LP100)
  • Folienschneider- und -sortierer (OFC100)
  • Wickler
  • Einhausung

Zusätzlich erhältliches Add-on

  • Pellettransportsystem (PTS)

Optional

Erweiterungen

  • Kundenspezifische Datenaufbereitung und -übertragung
  • Fernsteuerung (über Kommunikationsprotokoll oder digitale I/O-Schnittstelle)
