Modularer Folienanalysator (MFA)

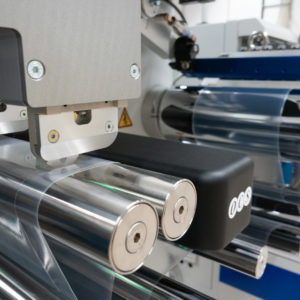

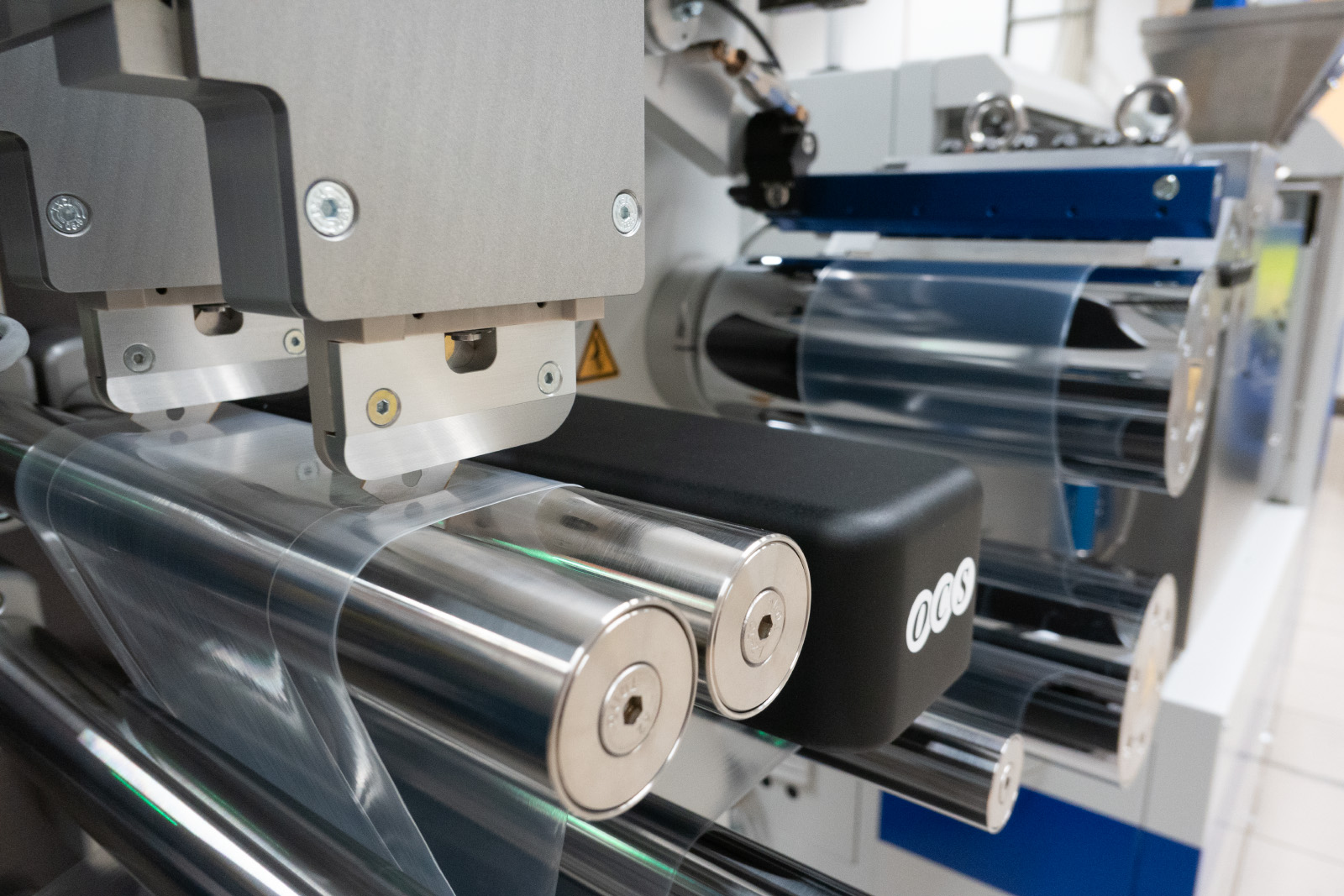

Der OCS Modulare Folienanalysator (MFA) wird für das kontinuierliche Abkühlen, Abziehen und Aufwickeln eines extrudierten Polymerfilms eingesetzt. In Verbindung mit einer Vielzahl von unterschiedlichen Messgeräten wird ein breites Anwendungsspektrum zur Analyse verschiedenster Materialproben abgedeckt.

Neben dem Folienoberflächen-Analysator (FSA100V2/FSA200V2) zur optischen Qualitätskontrolle des Polymerfilms lassen sich beispielsweise Online-Spektroskopie, Trübungs- und Transmissions- sowie Glanz- und Dickenmessung integrieren. Hierdurch entsteht eine maßgeschneiderte und zugleich wirtschaftliche Lösung in nur einem System.

Leistungsmerkmale

  • Modulare Architektur zur kundenspezifischen Konfiguration mit verschiedenen Messgeräten
  • Homogene und zugleich schnelle Temperierung der Kunststoffschmelze
  • Großer Regelbereich von Foliengeschwindigkeit und Zugkraft zur Anpassung an verschiedenste Materialproben
  • Intuitive Bedienung über Touchpanel
  • Einfache Wickelwechsel durch pneumatischen Wickeldorn
  • Umfängliche Alarm- und Statusüberwachung für autonomen Betrieb

Varianten

  • OCS Modularer Folienanalysator mit einer /zwei Kühlwalze(n) (MFA-CR)
    – OCS Flachfolienlinie/ OCS Tapelinie (SSA)
  • OCS Modularer Folienanalysator mit Blasfolienturm (MFA-BFT)
    – OCS Blasfolienlinie
  • OCS Modularer Folienanalysator mit Kalander (MFA-Calender)
    – OCS Tapelinie (TCA)

Verkaufsteam

T +49 2302 95622-0
F +49 2302 95622-33
info@ocsgmbh.com
www.ocsgmbh.com

Adresse

OCS Optical Control Systems GmbH
Wullener Feld 24
58454 Witten
Deutschland

Technische Daten

Abzugsgeschwindigkeit
bis zu 15 m/min (optional 30 m/min)
Kühlwalzen
Arbeitsbreite: 200, 300, 400 mm Material: Edelstahl, verchromt oder mit Antihaftbeschichtung
Wickler
Hülsenloser Pneumatik-Spanndorn, Wickeldurchmesser bis zu 600 mm
Kommunikationsprotokoll
MODBUS (RTU, TCP/IP), PROFIBUS, PROFINET, OPC (Server/Client), CSV-Datei, kundenspezifisch
X

Zusätzlich erhältliche Kamerasysteme

  • X-Ray Tapeanalysator (XTA100)
  • Tapequalitätsanalysator (TQA100)
  • Oberflächenqualitätsanalysator (SQA100)

Zusätzlich erhältliche Messgeräte

  • Spektroskopische Messung APLAIRS®
  • Foliendickenmessung (FTM)
  • Trübungs- und Transmissionsmessung (OHM)
  • Glanzmessung (OGM)

Optional

  • Hochtemperaturausführung des Modularen Filmanalysators (MFA)
  • Zusätzliches Gehäuse für Messsystem am Kühlwalzen-Modul
  • Spezielle Oberflächenbeschichtung der Kühlwalzen (z. B. gegen Anhaftungen)
  • Luftdusche (Air Knife) zur homogenen Abkühlung und Oberflächenglättung des Polymerfilms
  • Filmbruchüberwachung mit Messung der Filmgeschwindigkeit
  • Luftdüse (Air Nozzle) für unterbrechungsfreien Wechsel des Folienwickels
  • Kundenspezifische Datenaufbereitung und -übertragung
  • Fernsteuerung (über Kommunikationsprotokoll oder digitale I/O-Schnittstelle)
