Bahninspektionssystem (FSP600)

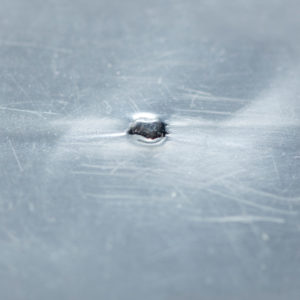

Mit dem OCS Bahninspektionssystem FSP600 können alle Arten von Unregelmäßigkeiten in Folien, Laminaten und Vliesstoffen in Echtzeit mittels High-Speed-Kameras detektiert werden. Diese Fehler beeinträchtigen häufig die Qualität der Folie und des Endprodukts. Hierzu gehören Gele/Stippen, Anbrenner (schwarze Stippe), Fischaugen, Löcher, Falten, Kratzer, Beschichtungsaussetzer, Wassertropfen, Ölflecken, Insekten, Blasen, Düsenstreifen und Krater etc.

Zusätzliches Merkmal des FSP600-Systems ist die Datenübertragung der Echtzeitergebnisse an die Produktions- und Prozesskontrolle sowie die Produktverbesserung durch Aussortierung/Etikettierung kontaminierter Bahnabschnitte.

Prüfbare Produkte

  • Blasfolien, Gießfolien und Platten (PP, PET, PE, ABS, PC, PMMA etc.)
  • Beschichtungsfolien (Aluminium, lackiert, etc.)
  • Biaxiale Reckfolien
  • Oberflächenschutzfolien
  • Medizinische und pharmazeutische Folien
  • Optische Folien
  • Lebensmittel- und Barrierefolien
  • Hygiene- und Windelfolien, Vliesstoffe sowie Laminate
  • Technische Folien etc.

Leistungsmerkmale

  • Transmissions- und Reflexions-LEDs sowie Dunkel- und Hellfeldanwendungen können kombiniert werden
  • Arbeiten mit bis zu 6 Kanälen gleichzeitig durch MCE (Multi Channel Evaluation)
  • LEDs nacheinander zusteuer- und auslösbar
  • LEDs mit passiver Kühlung in roter, weißer, blauer, UV- oder IR-Wellenlänge lieferbar, die IP54 (Wassertropfenschutz) erfüllen
  • Universelle OPC-UA-Schnittstelle (BDE-Anbindung, Anbindung externer Sensoren, z. B. Metalldetektor, Einlesen von Maschinenparametern sowie CSV-Ausgabe)
  • Einfachste Windows-basierte Software mit Datenmanagement-Optionen und Schnittoptimierung
  • Einlernen von Fehlerreferenzen (Teach-in-Funktion)
  • Einheitliche Klassifizierung der Folienrolle (Notenberechnung)

Verkaufsteam

T +49 2302 95622-0
F +49 2302 95622-33
info@ocsgmbh.com
www.ocsgmbh.com

Adresse

OCS Optical Control Systems GmbH
Wullener Feld 24
58454 Witten
Deutschland

Technische Daten

Kamera
CMOS-Zeilenkamera, zweizeilig, monochrom oder trilinear farbig
Fehlererkennung
Detektion mit bis zu 6 Kanälen gleichzeitig (MCE – Multi Channel Evaluation) mit einer Kamera
Produktionsgeschwindigkeit
bis zu 2.000 m/min
Inspektionsbreite
100-10.000 mm
Offene Schnittstelle
Einfache Integration von externen Geräten (z. B. Farbmessung), OPC-Server Industry 4.0, einfache Datenübernahme in CSV
